DewTracer | analyseur de traces d’humidité CRDS

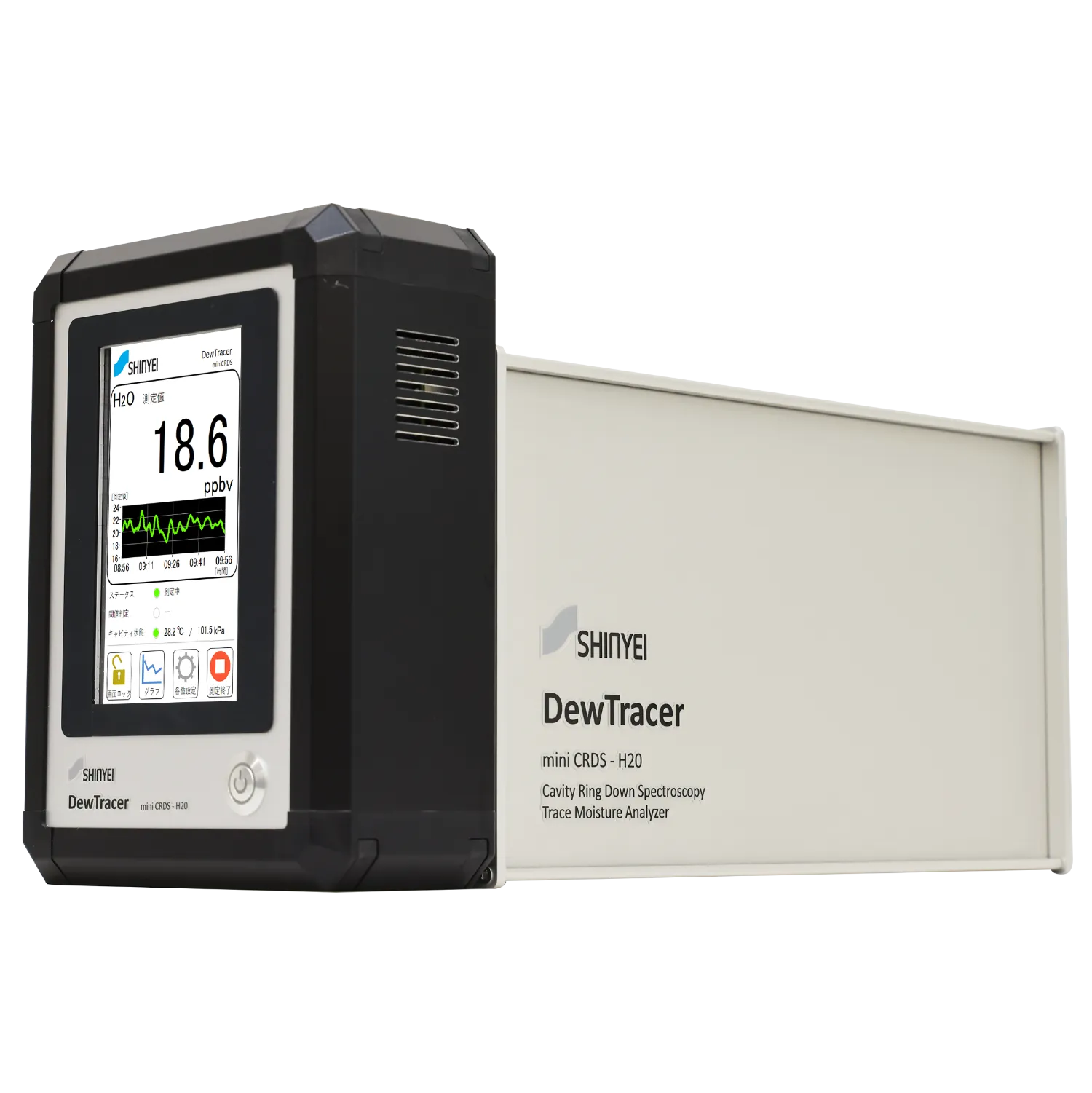

Le DewTracer est analyseur de traces d’humidité compacte, de haute précision, de haute sensibilité et de faible temps de réponse basé sur les technologies optiques et spectrales innovantes par Shinyei.
Plage de mesure de l’humidité à l’état de trace dans les gaz : 12 ppbv ～ 20 ppmv soit un point de rosée (givre) entre −100 et −55 °C
Taille : ✔ Compact et léger
Performances : ✔ Haute sensibilité ✔ Haute précision ✔ Mesure rapide ✔ Haute fiabilité
Fonctionnalité : ✔ Utilisation facile ✔ Ergonomie
- Points clés
- Spécifications techniques
- Applications principales
- Méthode de mesure absolue
- Temps de réponse
- Principe de mesure CRDS
- Téléchargements
Spécifications techniques
Mesure Plage [H2O] : 12 ppbv ... 20 ppmv (Point de rosée/givre : -100 ... -55 °C) * dans N2
Réponse : Environ 60 sec (50 ppbv → 1000 ppbv / Réponse à 90%)
Exactitude : ±4% ou LDL (12 ppbv)
Gaz échantillon : Air, N2, O2, Ar etc. * Veuillez nous consulter pour d'autres gaz.
Température : 5 ~ 60 °C
Débit : < 2,0 L / min
Pression : 86 ~ 106 kPaA (option CRDS-002 pour 50 ~ 900 kPaA, option CRDS-003 pour 50 ~ 550 kPaA)
Unités de mesure : ppbv / ppmv (H2O), °C (Température du gaz échantillon), PaA (Pression du gaz échantillon)
Calculs :°C (Point de rosée / Point de givre)
RS-232C
4 ~ 20 mA (option CRDS-005)
Relais d'alarme (option CRDS-006)

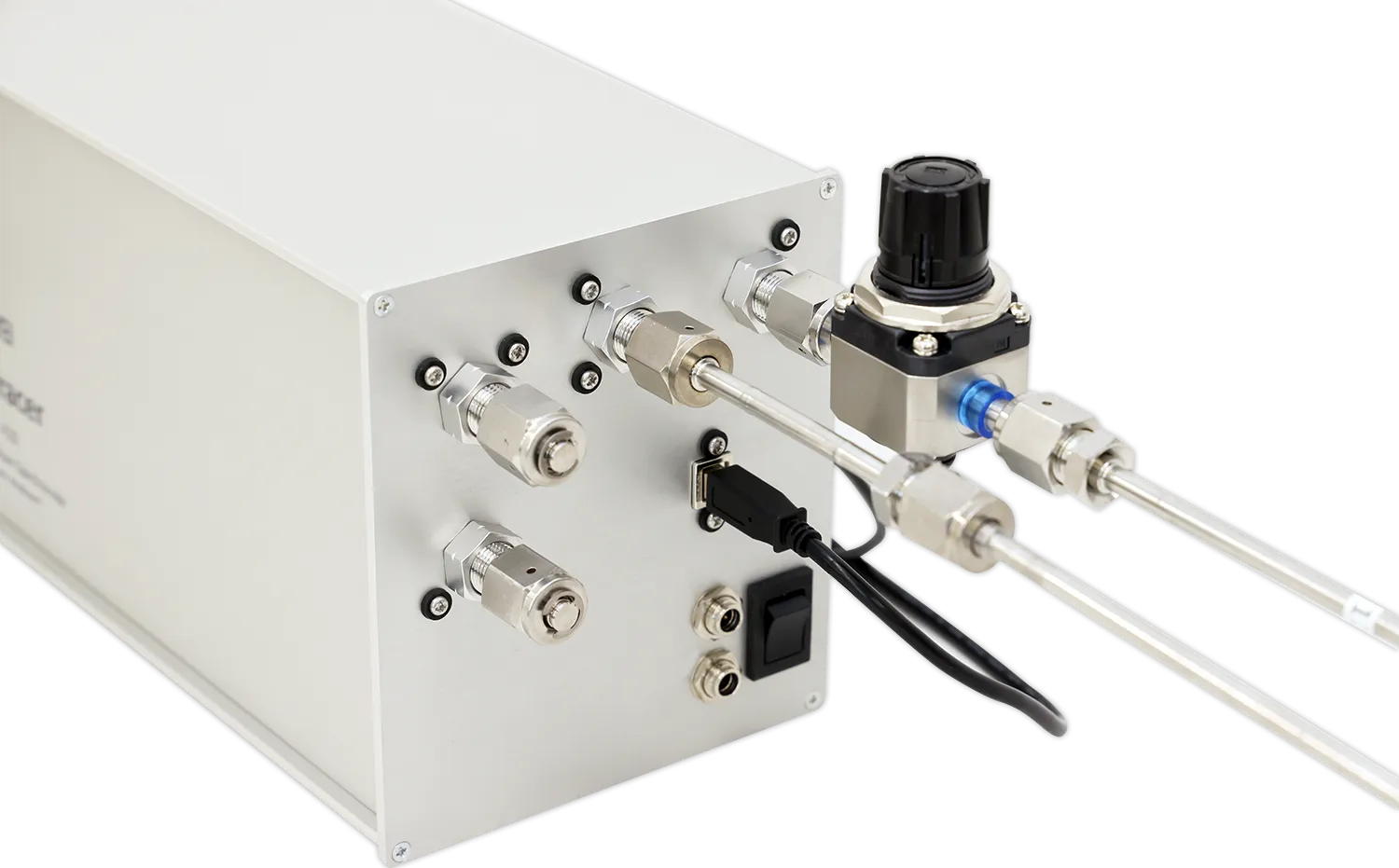

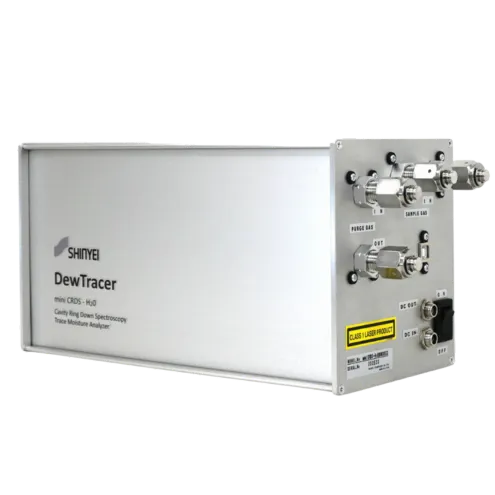

Raccords IN-OUT : 1/4 pouce (UJR-RP / FUJIKIN)
Applications principales
Processus de fabrication et R&D
Gaz de haute pureté pour semi-conducteurs, usage médical, etc.
Batteries Lithium-ion (LiB)
Batteries solides
Condensateurs à double couche électrique (EDLC)
Électroluminescence organique (OEL)
Écrans plats
etc...
Méthode de mesure absolue
Le mini CRDS utilise la technique de mesure absolue hautement fiable appelée CRDS (Cavity Ring Down Spectroscopy). Cette méthode calcule directement l’humidité à l’état de trace dans les gaz en analysant le temps de décroissance d'une lumière laser qui est réfléchie plusieurs fois dans une cavité.
La méthode de mesure absolue CRDS offre une précision supérieure et une stabilité remarquable comparée aux techniques relatives telles que les méthodes capacitatives ou au pentoxyde de phosphore (P2O5), qui reposent sur des courbes d’étalonnage.
En mesurant la constante de temps d'atténuation de la lumière dans la cavité, la mesure n’est pas affectée par les fluctuations d’intensité du laser et réduit considérablement les facteurs provoquant de la dérive. Ces avantages prolongent les intervalles d’étalonnage, réduisent la maintenance et garantissent une stabilité et une fiabilité à long terme.
Temps de réponse
Mesure sans contact à réponse rapide
En mesurant le temps de décroissance de la lumière laser réfléchie plusieurs fois dans la cavité, l’humidité dans le gaz est calculée instantanément avec une grande précision. Cette méthode optique sans contact permet une mesure à grande vitesse de l’humidité à l’état de trace, répondant à des variations soudaines de concentration en quelques secondes.

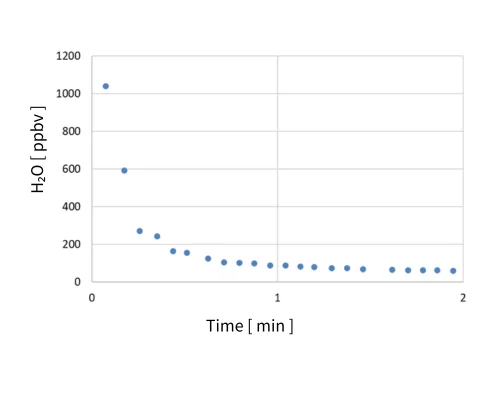

de 1000 ppbv à 50 ppbv pour une réponse de 63% en 15,4 s ou 90% en 52,4 s
1000 ppbv → 50 ppbv
Réponse à 63 % : 15,4 s
Réponse à 90 % : 52,4 s
(Gaz mesuré : N₂)

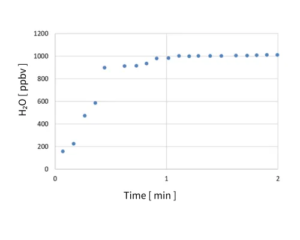

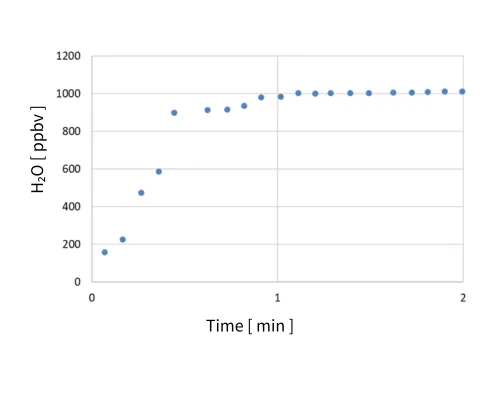

de 50 ppbv à 1000 ppbv pour une réponse de 63% en 26,5 s oui 90% en 37,4s
50 ppbv → 1000 ppbv
Réponse à 63 % : 26,5 s
Réponse à 90 % : 37,4 s
(Gaz mesuré : N₂)
Principe de mesure CRDS

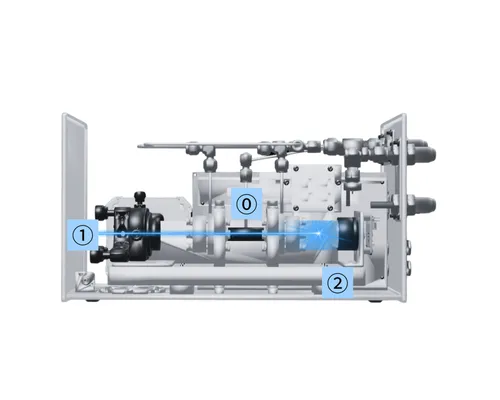

L'intensité de la lumière laser transmise à travers la cellule est détectée

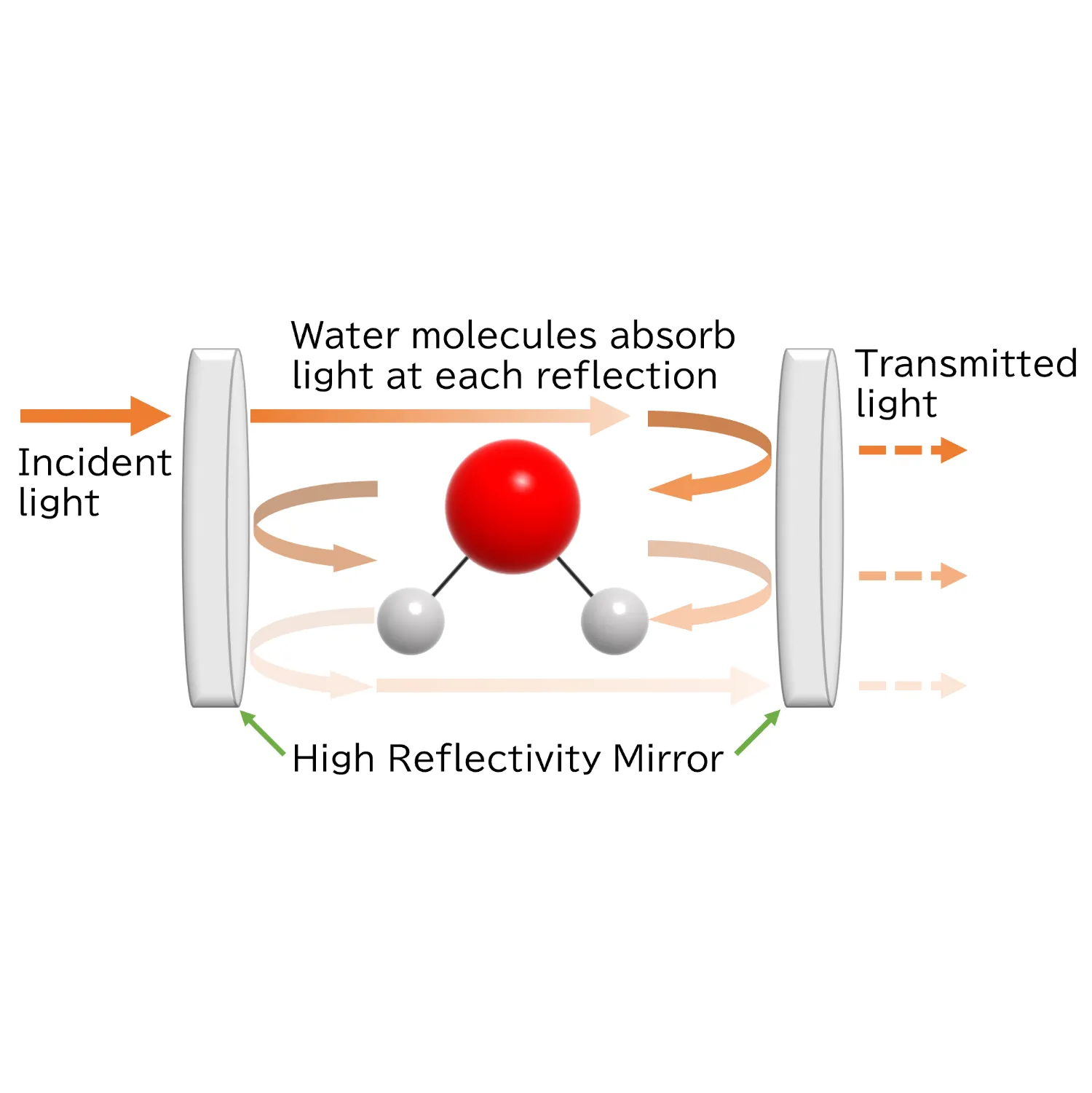

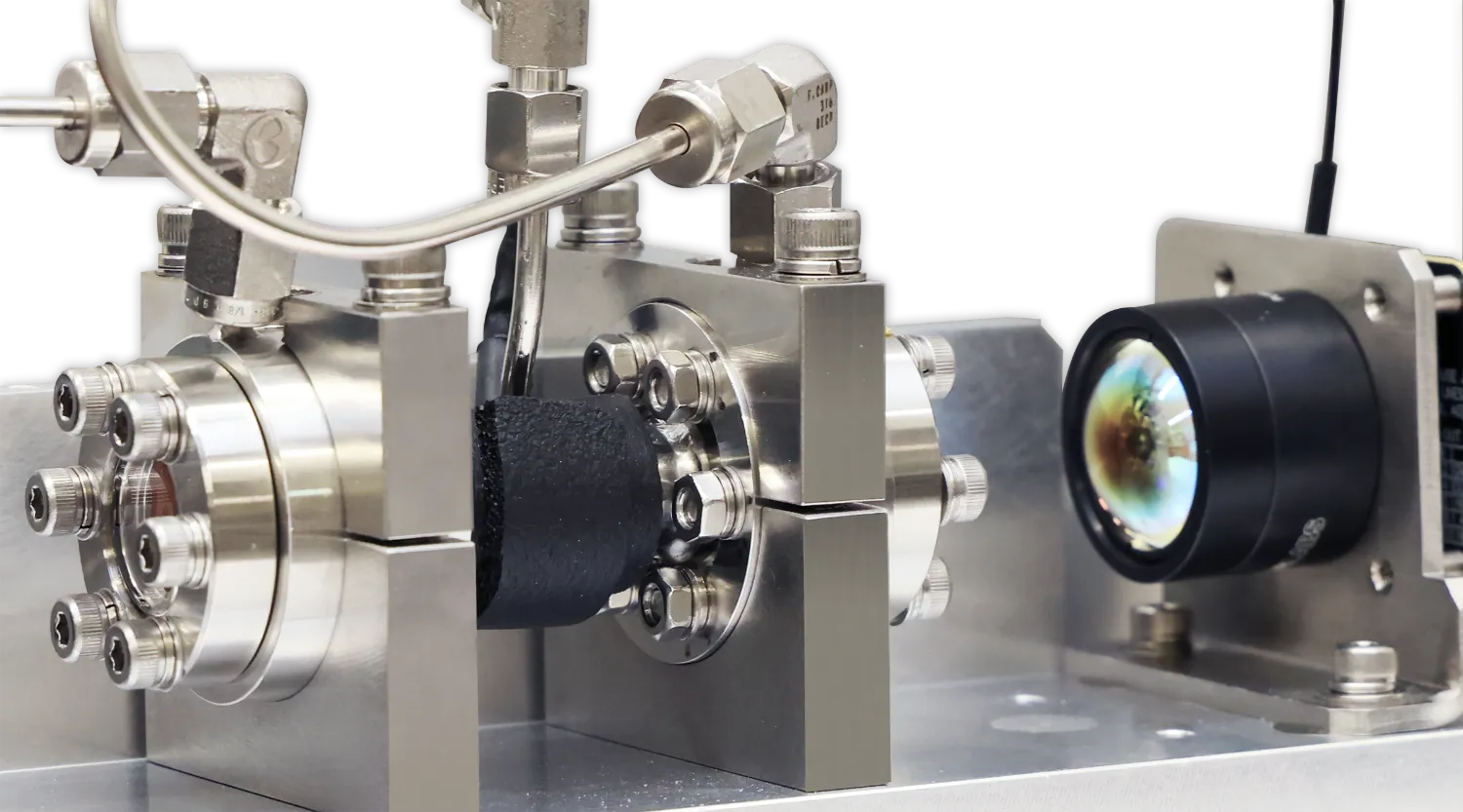

1. Le gaz échantillon s’écoule dans une cellule équipée de miroirs à haute réflectivité à ses deux extrémités.
2. Un faisceau laser est injecté dans la cellule par un côté.
3. L’intensité de la lumière laser transmise à travers la cellule est détectée.
La lumière laser est réfléchie des dizaines de milliers de fois dans la cellule
4. L’injection du faisceau laser dans la cellule est stoppée.

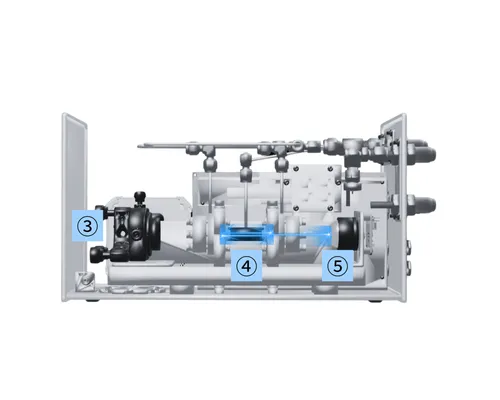

5. Immédiatement après l’étape 3, la lumière laser est réfléchie des dizaines de milliers de fois dans la cellule (ce qui entraîne une longueur de trajet optique effective dépassant 3 km dans une cellule de 5 cm).

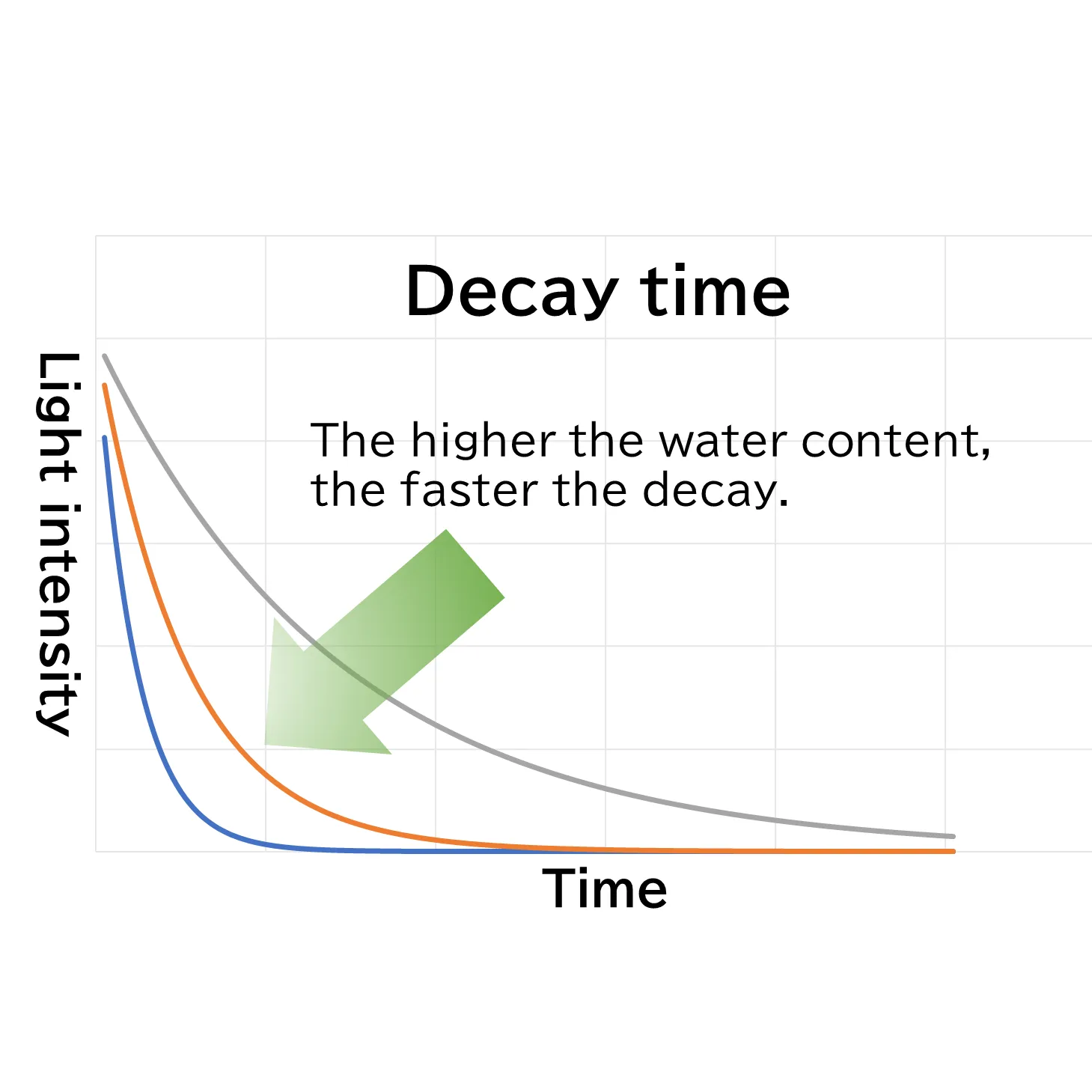

6. Pendant cette période, l’intensité de la lumière laser transmise à travers la cellule décroît selon la teneur en humidité du gaz.
L’intensité de la lumière laser transmise à travers la cellule décroît selon la teneur en humidité du gaz

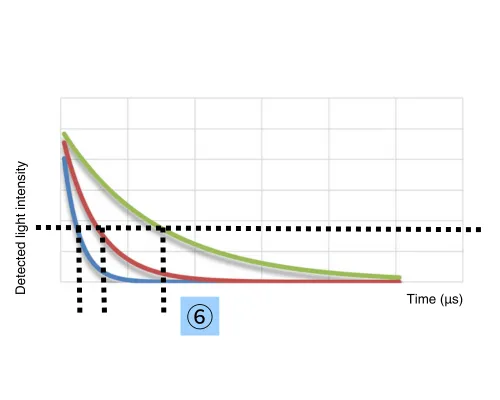

7. La teneur en humidité est calculée sur la base du temps nécessaire à l’intensité lumineuse détectée à l’étape 5 pour décroître jusqu'à un certain taux (temps de décroissance, ring down time).
